ОПМ35-4

Описание

Ответвительная промежуточная многогранная опора ОПМ35-4 применяется в узлах ответвления и разветвления воздушных линий электропередачи высокого напряжения 330 кВ. Конструкция разработана с учётом типовых решений 20002тм, 20003тм и 20016тм ОАО «СевЗап НТЦ» для строительства и реконструкции магистральных ВЛ, где предъявляются повышенные требования к надёжности и устойчивости.

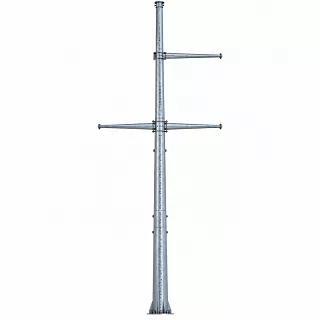

Опора выполняется в виде одностоечной стальной конструкции с многогранным сечением. Такая форма стойки обеспечивает рациональное распределение нагрузок, высокую пространственную жёсткость и устойчивость к воздействию ветра и гололёда. ОПМ35-4 рассчитана на эксплуатацию в ветровых районах I–V, что позволяет применять её в различных климатических зонах.

Высота опоры составляет 18 600 мм, высота до нижней траверсы — 13 500 мм. Эти параметры подбираются с учётом нормативных габаритов до земли, пересечений и требований по изоляционным расстояниям для ВЛ 330 кВ. Сечение стойки 620/200 мм формируется из листовой стали с последующей сваркой и контролем геометрии, что обеспечивает стабильность характеристик по всей длине элемента.

Секции соединяются телескопическим способом: верхняя часть устанавливается сверху на нижнюю с расчётной длиной захода. Такое решение создаёт надёжный стык без массивных фланцев, обеспечивает равномерную передачу усилий и упрощает монтаж на трассе. ОПМ35-4 комплектуется траверсами, узлами крепления изоляторных гирлянд и метизами в соответствии с рабочей документацией линии. Конкретная комплектация определяется проектом ВЛ 330 кВ и схемой ответвления.

Для защиты от коррозии применяется горячее цинкование, формирующее долговечное цинковое покрытие по всей поверхности металла. При необходимости возможно дополнительное порошковое или полимерное окрашивание, например для эксплуатации в агрессивной среде или для маркировки участков линии. Расчётный срок службы опоры достигает 30 лет.

Монтаж выполняется на проектные фундаменты, тип которых назначается по результатам инженерно-геологических изысканий и расчётов нагрузок. Одностоечная схема удобна при ограниченной полосе отвода и позволяет сократить объёмы земляных работ по сравнению с более габаритными решениями.

ОПМ35-4 применяется как надёжное техническое решение для организации ответвлений на линиях 330 кВ, обеспечивает стабильную работу сети и соответствие требованиям магистральных ВЛ высокого напряжения.
