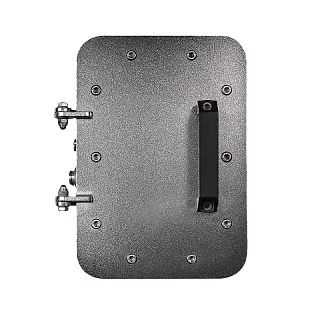

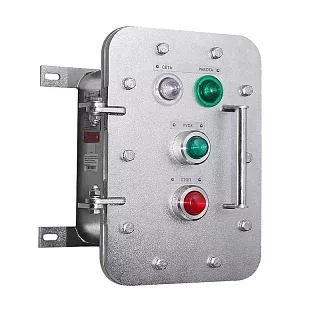

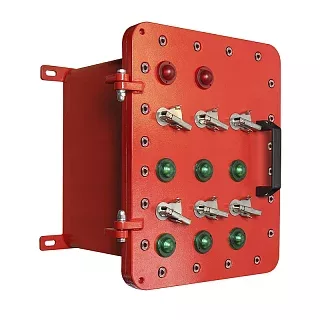

Взрывозащищенная клеммная коробка ЩОРВ-НТ453719 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ453719 имеет внешние размеры 457×372×197 мм и внутреннее пространство 354×269×141 мм. Увеличенная ширина внутренней монтажной зоны позволяет формировать вместительные клеммные сборки с большим количеством электрических соединений.
Толщина стенки корпуса составляет 16 мм. Для установки предусмотрены крепежные скобы с межосевыми расстояниями 350 мм по вертикали и 345 мм по горизонтали. Ширина крепежного отверстия в скобе — 11 мм.
Для размещения клеммных зажимов и другого оборудования предусмотрена монтажная панель Щ4232Н размером 340×240 мм.
Монтажная панель
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 340 × 240 | 2 | 1,3 |
| Алюминиевый сплав | 340 × 240 | 2 | 0,4 |
Оба варианта монтажной панели имеют одинаковые размеры 340×240 мм и толщину 2 мм.
Количество клеммных зажимов
Максимальное количество устанавливаемых зажимов зависит от номинального сечения проводников.
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 324 |
| 1,5 | 324 |
| 2,5 | 168 |
| 4 | 141 |
| 6 | 108 |
| 10 | 87 |
| 16 | 48 |
| 25–35 | 36 |
| 50 | 24 |
| 70 | 12 |
| 95 | 10 |
| 120 | 9 |
| 150 | 8 |
| 185–240 | 7 |
Для проводников сечением 2,5 мм² в ЩОРВ-НТ453719 может быть установлено до 168 клеммных зажимов, при сечении 6 мм² — до 108, при 16 мм² — до 48, при 50 мм² — до 24.
Технические характеристики
Применение
ЩОРВ-НТ453719 подходит для клеммных сборок, которым требуется внутренняя монтажная зона 354×269 мм и глубина 141 мм. Такое сочетание размеров позволяет размещать значительное количество клеммных зажимов и распределять элементы схемы по широкой монтажной панели.
Модель рассчитана на работу с проводниками различного сечения. Например, при сечении 4 мм² можно разместить до 141 клеммного зажима, при 10 мм² — до 87, при 25–35 мм² — до 36, при 150 мм² — до 8.
При подборе учитываем количество электрических соединений, сечение проводников, размеры монтажной панели, внутреннюю глубину корпуса и требуемое расположение кабельных вводов.
Преимущества практического использования
Внутренние размеры 354×269×141 мм обеспечивают увеличенную площадь для построения клеммной сборки.
Монтажная панель размером 340×240 мм доступна в исполнении из нержавеющей стали и алюминиевого сплава.
Для ЩОРВ-НТ453719 приведена вместимость клеммных зажимов для проводников сечением от 1 до 240 мм².
Межосевые расстояния крепежных скоб 350×345 мм позволяют заранее подготовить монтажную поверхность и точки фиксации корпуса.
Следующий типоразмер — ЩОРВ-НТ453729 с внешними габаритами 457×372×308 мм и внутренними размерами 354×269×252 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ453719 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ453719 по количеству клеммных зажимов, сечению подключаемых проводников, материалу монтажной панели, конфигурации кабельных вводов и необходимым дополнительным исполнениям.
