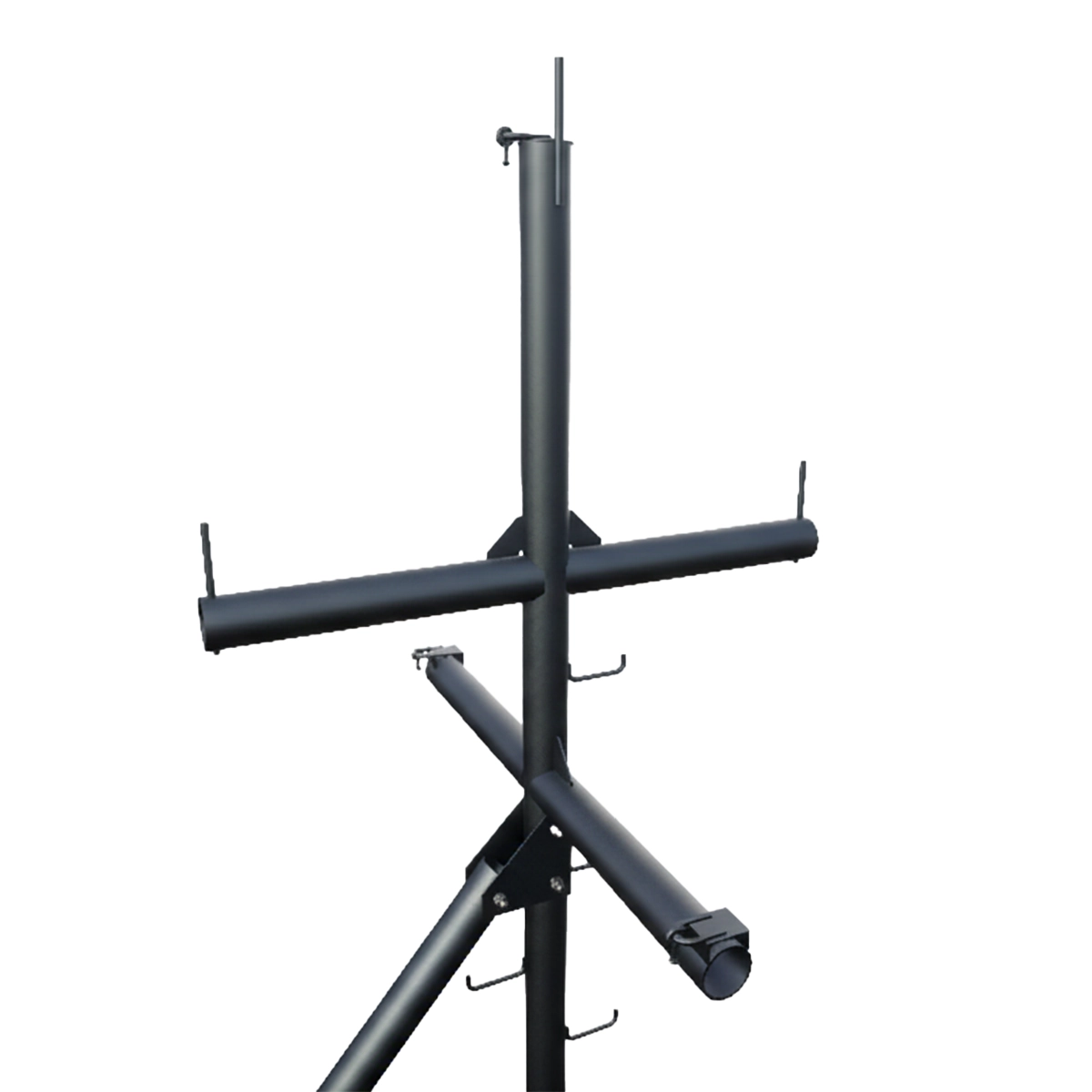

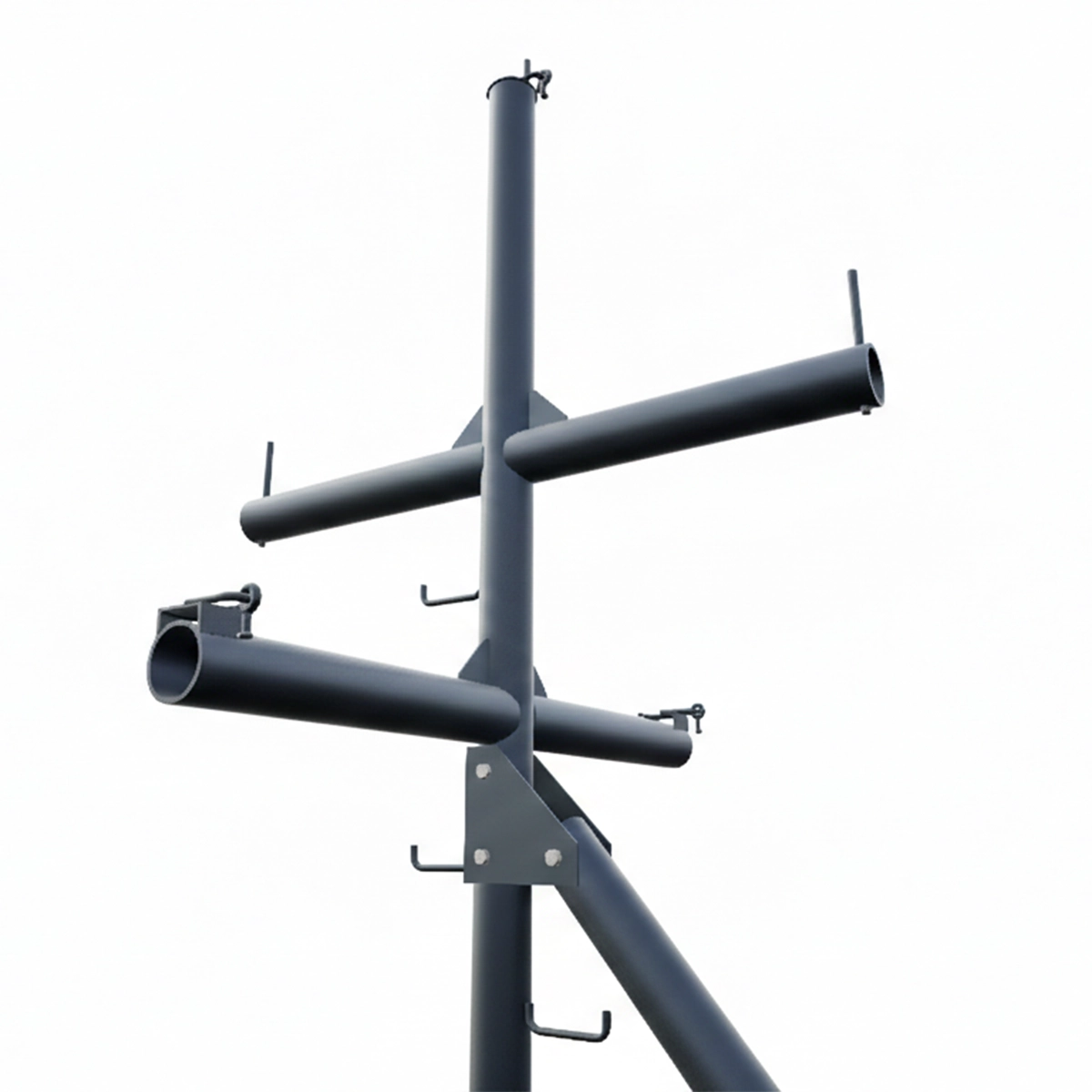

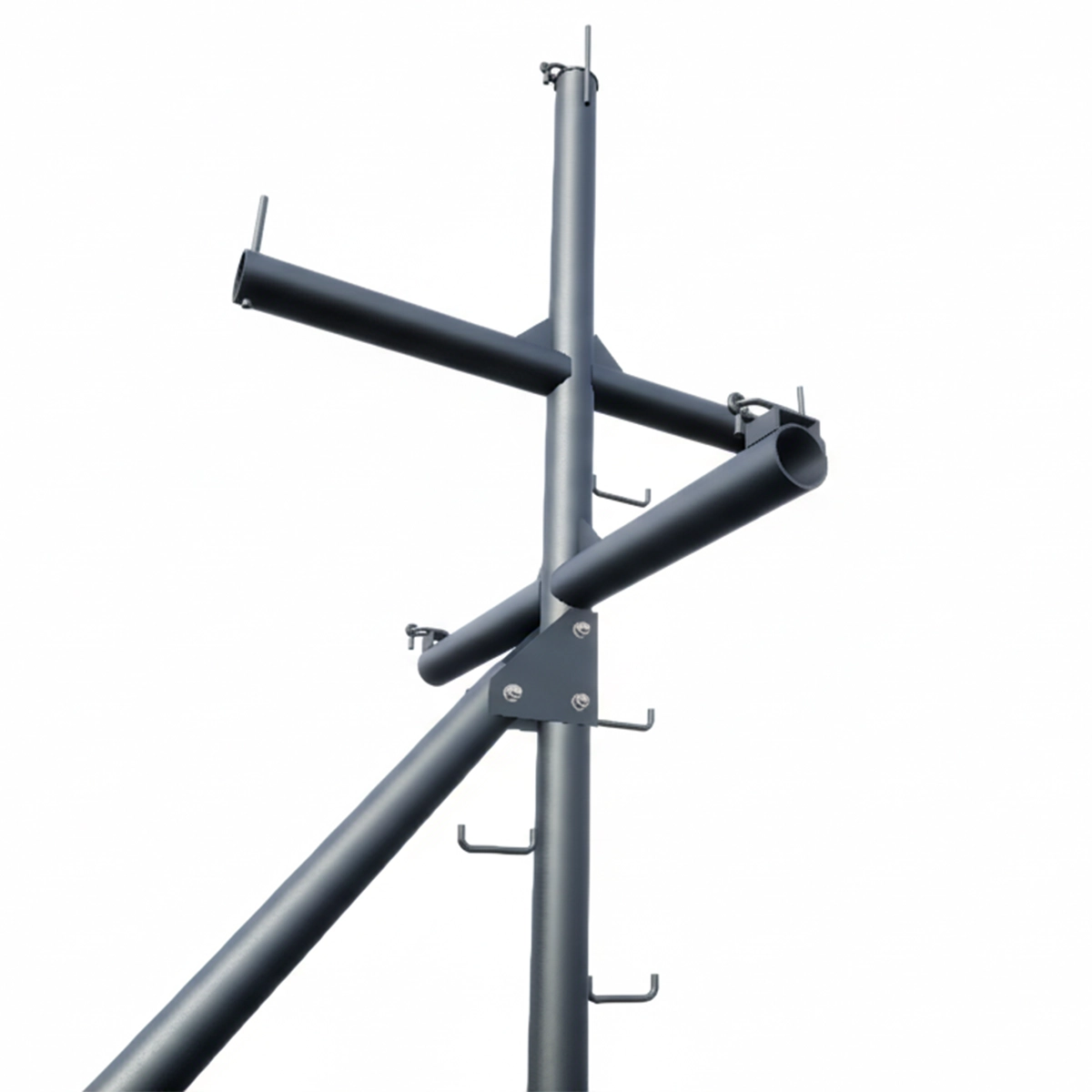

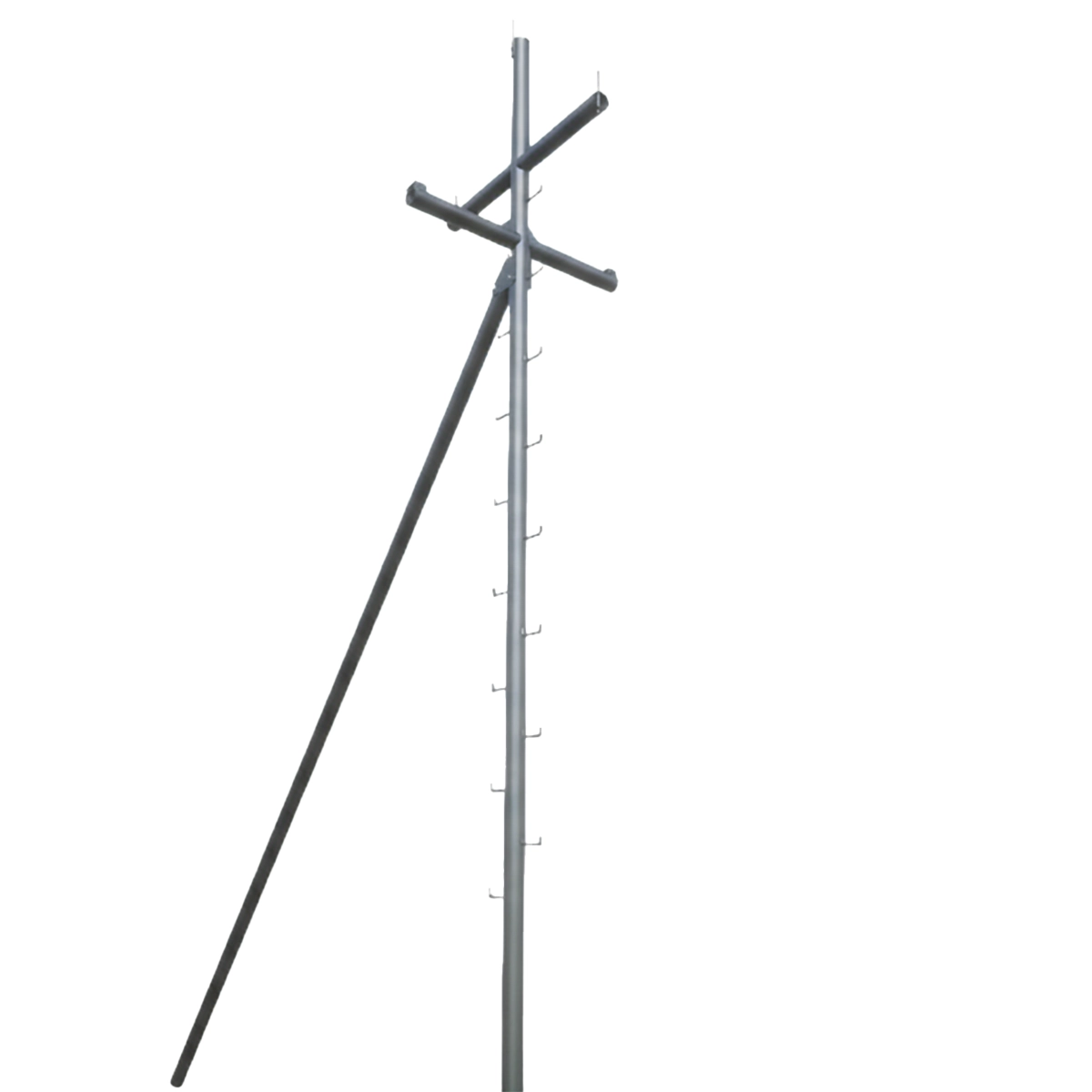

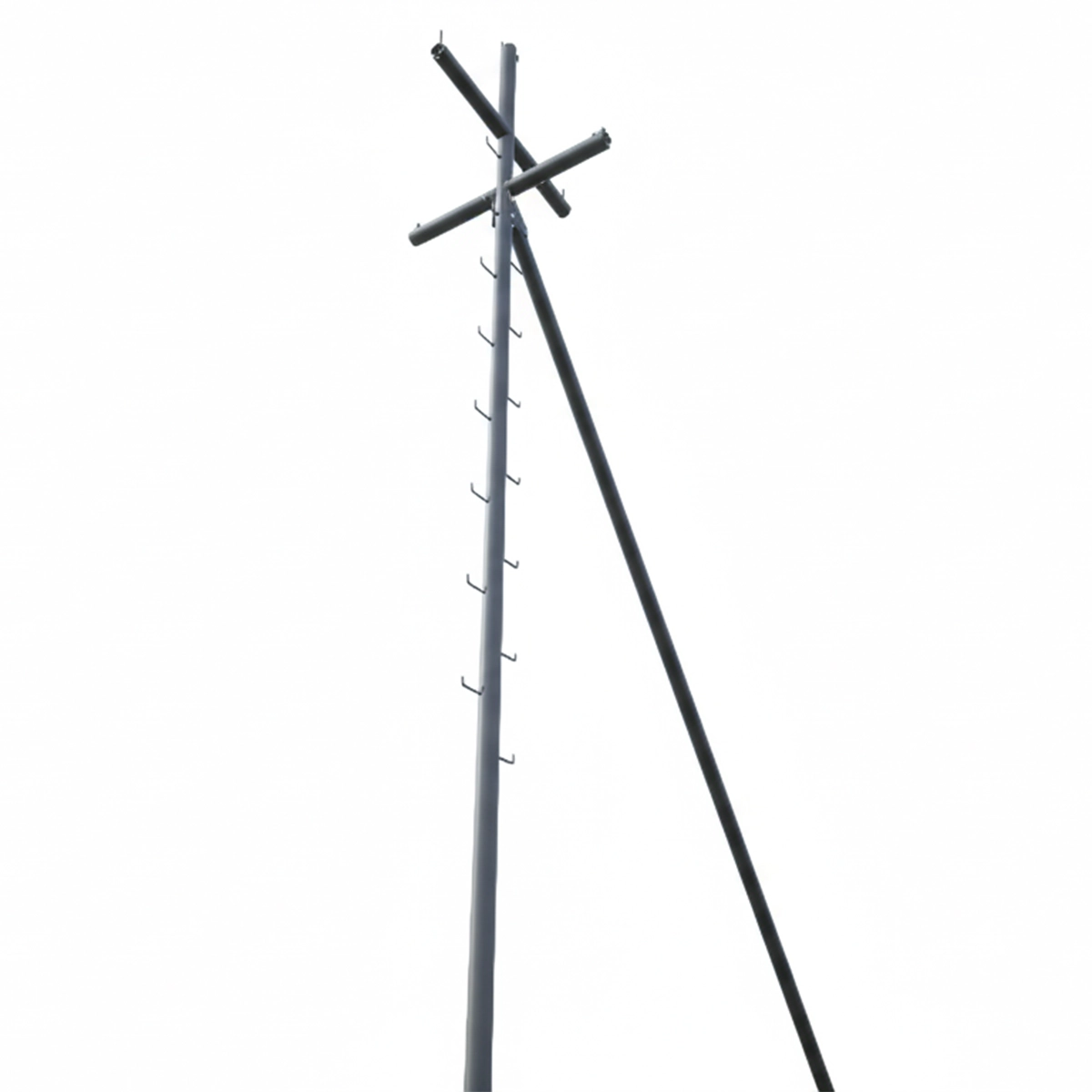

Угловая анкерная опора УАт10-2

Описание

Угловая анкерная опора УАт10-2 — стальная трубчатая опора для воздушных линий электропередачи напряжением 6–10 кВ, предназначенная для установки в точках изменения направления трассы линии. Конструкция воспринимает продольные и поперечные нагрузки от тяжения проводов и обеспечивает надёжное закрепление линии на угловых участках.

Опора относится к опорам ВЛ 6–10 кВ из бурильных и отработанных труб и применяется при строительстве и реконструкции распределительных сетей различного назначения. Трубчатое исполнение и подкосная схема обеспечивают необходимую пространственную жёсткость и устойчивость.

Техническое описание и конструкция

УАт10-2 относится к угловым анкерным опорам. Она устанавливается на поворотах трассы ВЛ и работает на восприятие усилий тяжения проводов в разных направлениях.

Основные параметры:

• Тип: угловая анкерная опора.
• Назначение: ВЛ 6–10 кВ.
• Высота стойки: 9000 мм.
• Профиль стойки: 146×8 мм.
• Длина траверсы: 2000 мм.
• Профиль траверсы: 146×8 мм.
• Подкос 1: высота 9000 мм, профиль 146×8 мм.
• Подкос 2: высота 8700 мм, профиль 146×8 мм.
• Защитное покрытие: горячее цинкование.
• Дополнительное покрытие: порошковое/полимерное окрашивание.
• Срок службы: до 30 лет.

Материал изготовления — низколегированная сталь 09Г2С. Применяются обсадные и электросварные трубы. По согласованию возможно изготовление из материалов согласно Арх. № 4.0639.

Подкосная система формирует устойчивую схему, позволяющую воспринимать угловые и продольные усилия.

Антикоррозионная защита

Для защиты от коррозии применяется:

• Горячее цинкование по ГОСТ 9.307.
• При необходимости порошковое или полимерное окрашивание.

Такое покрытие обеспечивает долговечность при эксплуатации в условиях атмосферных воздействий, включая влажный и промышленный климат.

Комплектация и опции

Стандартная поставка включает:

• стойку опоры;
• траверсу;
• два подкоса;
• крепёжные элементы;
• антикоррозионное покрытие.

Дополнительно по запросу:

• изготовление под расчётные нагрузки проекта;
• окраска по RAL;
• комплект метизов и закладных деталей;
• адаптация под конкретную схему ВЛ.

Итоговая комплектация определяется проектной документацией.

Монтаж и эксплуатация

Монтаж выполняется по проекту ВЛ с соблюдением требований ПУЭ. Особое внимание уделяется устройству фундаментов и правильной установке подкосов, так как они участвуют в восприятии усилий тяжения.

В процессе эксплуатации рекомендуется:

• периодический осмотр защитного покрытия;
• контроль крепёжных соединений;
• проверка состояния узлов крепления проводов.

При соблюдении регламентов обслуживания опора сохраняет расчётные характеристики на протяжении всего срока службы.

Область применения

УАт10-2 применяется:

• на поворотах трассы ВЛ 6–10 кВ;
• в распределительных сетях городов и сельских территорий;
• на промышленных и инфраструктурных объектах;
• в районах с различными климатическими условиями РФ.

Допустимые углы поворота и расчётные нагрузки определяются проектом линии.

Документы и нормативы

Проектирование и изготовление выполняются с учётом действующих нормативов.

Расчёты и конструкции:

• СП 16.13330.2017 «Стальные конструкции»;
• СП 20.13330.2016 «Нагрузки и воздействия»;
• СП 22.13330.2016 «Основания и фундаменты».

Материалы и защита:

• ГОСТ 19281 — прокат из низколегированных сталей (в т. ч. 09Г2С);
• ГОСТ 9.307 — горячее цинкование;
• ГОСТ 8732/8734 — стальные трубы.

Эксплуатация ВЛ:

• ПУЭ;
• СО 153-34.20.121-2006;
• РД 34.20.504-94.

Конкретные параметры принимаются по проектной документации.

Преимущества УАт10-2

• Рассчитана на работу в угловых точках ВЛ.
• Воспринимает продольные и поперечные нагрузки.
• Подкосная система повышает устойчивость.
• Трубчатая конструкция с рациональной металлоёмкостью.
• Сталь 09Г2С для эксплуатации в холодном климате.
• Антикоррозионная защита горячим цинкованием.
• Возможность адаптации под проект.
• Срок службы до 30 лет.

По опыту эксплуатации, трубчатые угловые анкерные опоры демонстрируют надёжную работу на поворотах трассы.
